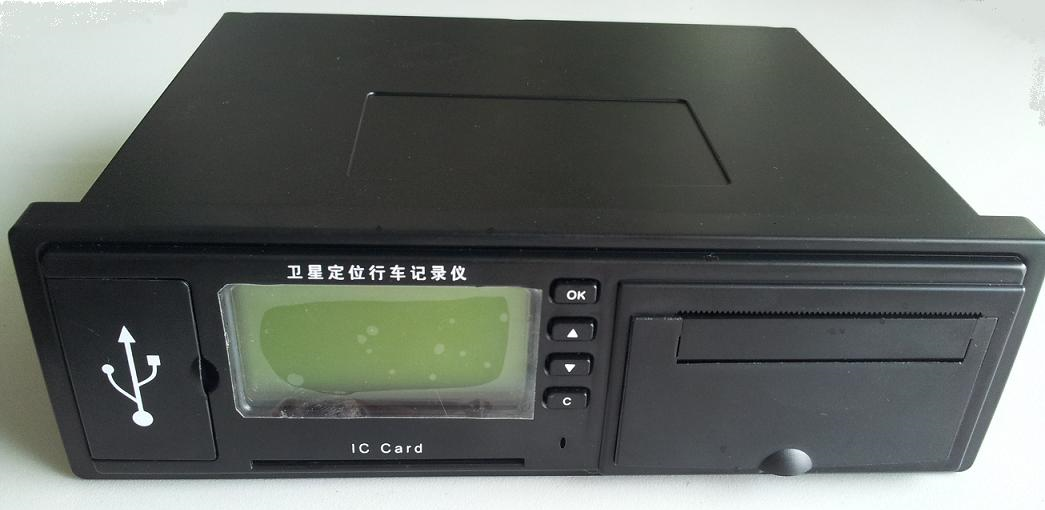

一、   产品概述

     道路运输车辆卫星定位系统车载终端、符合汽车行驶记录仪国标GB/T 19056-2012和交通运输部JT/T 794-2019《道路运输车辆卫星定位系统车载终端技术要求》、JT/T808-2019《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》标准。可对车辆运行参数进行实时记录、显示和查询。可为车辆和交通管理提供真实的原始数据、为安全提供进一步的保障。通过无线数据通讯接口(GSM、TD-LTE、FDD-LTE)和卫星定位接口、能与监控中心系统进行数据和移动位置的定位，能够满足用户的多种需求。

     本产品能有效记录司机的超速和疲劳驾驶等违章驾驶行为，进而对司驾人员的工作质量进行有效监控，降低交通事故的发生、提高车辆运营水平。因此采用本产品和配套系统平台，能整体提高公司的管理水平和管理效率、降低运营成本，提高经济效益和企业的竞争能力；客观、全面地记录交通事故发生时车辆行驶的各种状态和司机的操作行为，为交通事故分析提供科学的参考依据，保障事故各方的合法权益，方便交警执法和政府监管。

二、   技术指标

2.1 终端技术参数

   工作电压：DC9V ～ 36V

    工作电流：<100mA ( DC12V )

    最大电流：打印时终端最大工作电流<2000 mA

    工作温度：-40℃ ～ +80℃

    工作湿度：20 ～ 95%

    通信模块：4G全网通

    外形尺寸：155mmX190mmX58mm

2.2 通信模块参数

工作电压：DC3.6V～4.5V，峰值电流：<2A

外形尺寸：35mmX32.5mmX3.05mm

工作温度：-40 ～ +80℃

支持频段:

中国： LTE FDD: B1/B3/B5/B8

LTE TDD: B34/B38/B39/B40/B41

GSM: B3/B8

美国： WCDMA B2/5，LTE FDD B2/4/5/12/17

欧洲： GSM B3/8，WCDMA B1/8，LTE FDD B1/3/7/8/20

2.3 定位模块参数

     工作电压：DC3.0 ～ 3.6V

      外形尺寸：16mmX12mmX2.4mm

      工作电流：50mA

      热 启 动：<5S

      冷 启 动：<60S

      波 特 率：9600bps

      时间脉冲：1PPS

      定位精度：<10m

      通 道 数：20

      工作温度：-40 ～ +80℃

      跟踪灵敏度：<-160

三、接口定位

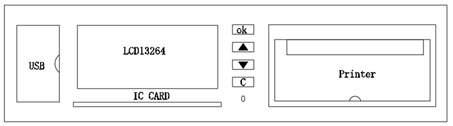

前面板功能示意图

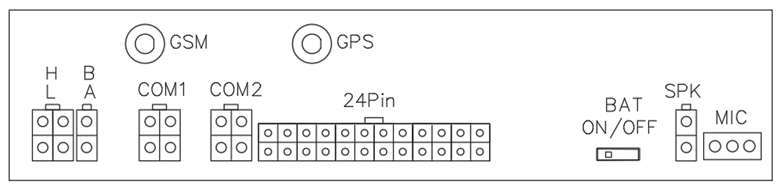

 后面板接口定义图

四、使用说明

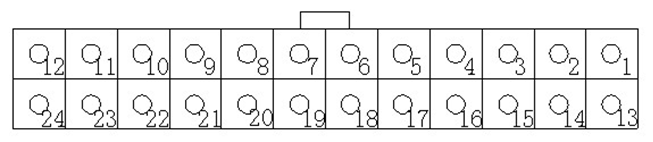

4.1  24PIN电源控制口引脚定义图

4.2     主机参数设置

      安装时用户把一张有效SIM卡插入主机底部SIM卡卡槽后，按产品要求接线，接通电源，系统初始化10秒左右，初始化完成后开始调试；通过操作正面的4个按键和显示屏上的菜单进行参数的设置与调试。

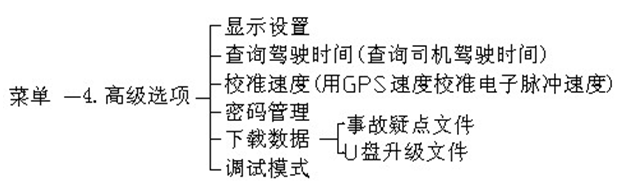

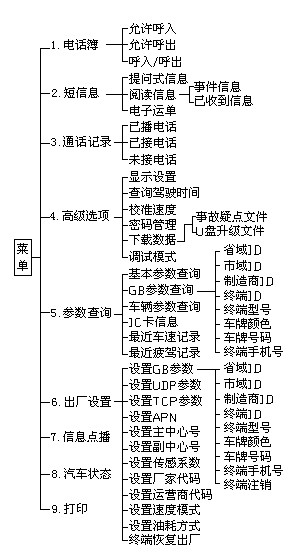

4.2.1 菜单结构示意图：

4.2.2 菜单设置

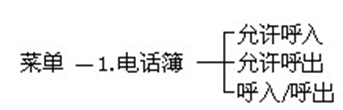

1、电话簿：

各组号码通过卫星定位监控平台，设置相应电话号码，设置后可呼入/呼出。

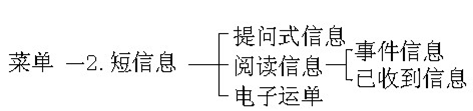

2、短信息：

提问信息：监控平台发送提问信息，将带有候选答案的提问发到终端，终端立即显示，驾驶员选择后终端向平台返回所选答案。

事件信息: 监控平台将事件列表发到终端存储，驾驶员在遇到相应事件后可进入事件列表界面进行选择，选择后终端向平台发出事件报告消息。

 已收到信息：终端收到的普通短消息。

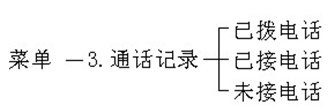

3、通话记录：

    终端实时记录已拨/已接/未接电话记录。

4、高级选项：

事故疑点文件：终端把事故疑点数据导出至U盘

U盘升级文件：用于升级终端程序，密码：66668888

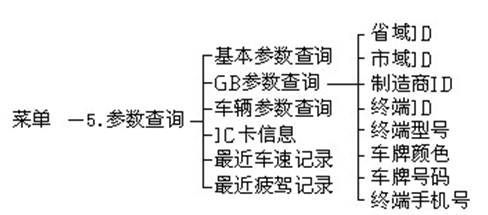

5、参数查询：

基本参数查询：密码：66668888，查询终端版本号，IP及端口，APN等参数

    GB参数查询：查询终端部标相关参数

    车辆参数查询：主要是车牌、车辆VIN等参数

    IC卡信息：查询IC卡的信息，如IC卡代号等

    最近车速记录：查询最近时间段最高车速记录

最近疲劳记录：查询最近疲劳驾驶记录

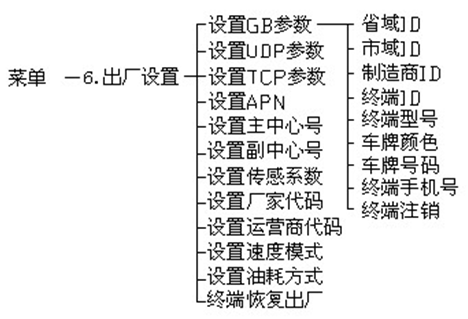

6、出厂设置：

设置UDP 参数: 设置终端上线的UDP IP和端口

IP格式: 0,XXX.XXX.XXX.XXX,XXXX，(IP不足三位前面需要补0)

如：0, 122.049.040.174,7988

设置TCP 参数: 设置终端上线的TCP IP和端口

IP格式: 0,XXX.XXX.XXX.XXX,XXXX，(IP不足三位前面需要补0)

如：0, 122.049.040.174,7988

    设置APN专网参数：设置终端APN接入点,默认为CMNET，可自定义。

设置主中心号码: 设置监控中心主中心号码，11位。

设置副主中心号码: 设置监控中心副中心号码,11位。

设置传感器系数:设置电子脉冲传感器的系数，如：0450

设置速度模式： 设置终端选择卫星定位速度还是电子脉冲速度。

设置油耗方式： 设置油耗为电阻模式/电压模式。

终端恢复出厂：终端参数将恢复到出厂默认设置。

7. 信息点播

8. 汽车状态

9. 打印: 打印停车前最后15分钟的行车记录。

4.2.3 CAN总线功能

SAEJ1939，250Kbit/s

五、终端状态指示

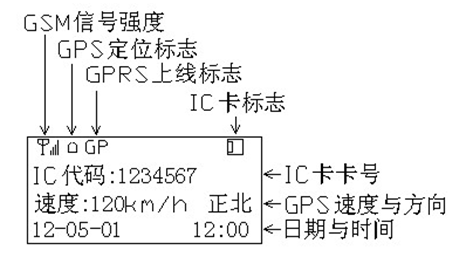

终端设置后，终端显示屏正常则如下图：

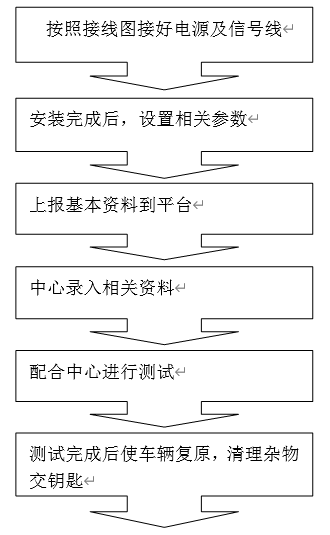

六、  安装及调试流程

七、 包装清单

1）     汽车行驶记录仪         一台

2）     24Pin电源线             一条

3）     通讯天线                   一条

4）     定位天线                   一条

5）     IC卡                         两张

6）     说明书                     一本

7）     合格证                     一张

八、 注意事项

7.1  外置卫星定位天线在安装时，要保证天线正面（黑色面）水平朝向天空，

      且天线上方无金属物遮挡以及保证天线安装牢固。

  7.2  使用设备时请注意防水，设备进水可能会损坏，请注意放置在不易

       进水且散热良好的地方，不要在带电的情况下插拔各部分的连接

       线, 以免造成设备损坏。

7.3 更换SIM卡时请一定要先完全关机。

7.4 终端使用的SIM卡，请务必开通GPRS功能中的CMNET（中国移动）

或UNINET（中国联通）、短信功能。

7.5遇到不正常现象，请不要自行修理，请及时联系厂家。

保修卡

特别声明：

1.  若本产品日后有任何技术变更，恕不另行通知。

2.  产品外观、颜色如有改动，以实物为准。

3.  保修卡只适用于下述序列号机器的三包服务。

4.  请妥善保管此保修卡，保修时请出示此卡及原购买单据。

5.  具体保修范围请参见下表说明。

此卡为保修的基本凭证，请用户认真填写此卡并妥善保存。

1. 自购买之日起，非人为损坏故障主机保修一年、配件保修三个月。

2. 属下列情况之一的，不在保修范围，但可付费维修：

1）超过保修期限；

2）未经我司授权，擅自拆卸或维修造成损坏；

3）浸水、摔坏或印刷电路板烧毁；

4）因安装、使用、维护、保管不当造成损失的；

5）产品序列号标签、质保标签被撕去或模糊不清；

6）保修凭证与产品型号不符或保修凭证被涂改；因不可抗力造成的损坏。
